上歐為你解析-子母式雙支承雙速多功能閥門
一、設計背景：
1.現有雙速雙板控制閥門存在閥板支撐共用、速度控制不便、消除水錘效果差等問題。
2.子母式雙支承雙速多功能閥門旨在解決上述問題，提高管路系統的工作效率和可靠性。
二、結構和工作原理：

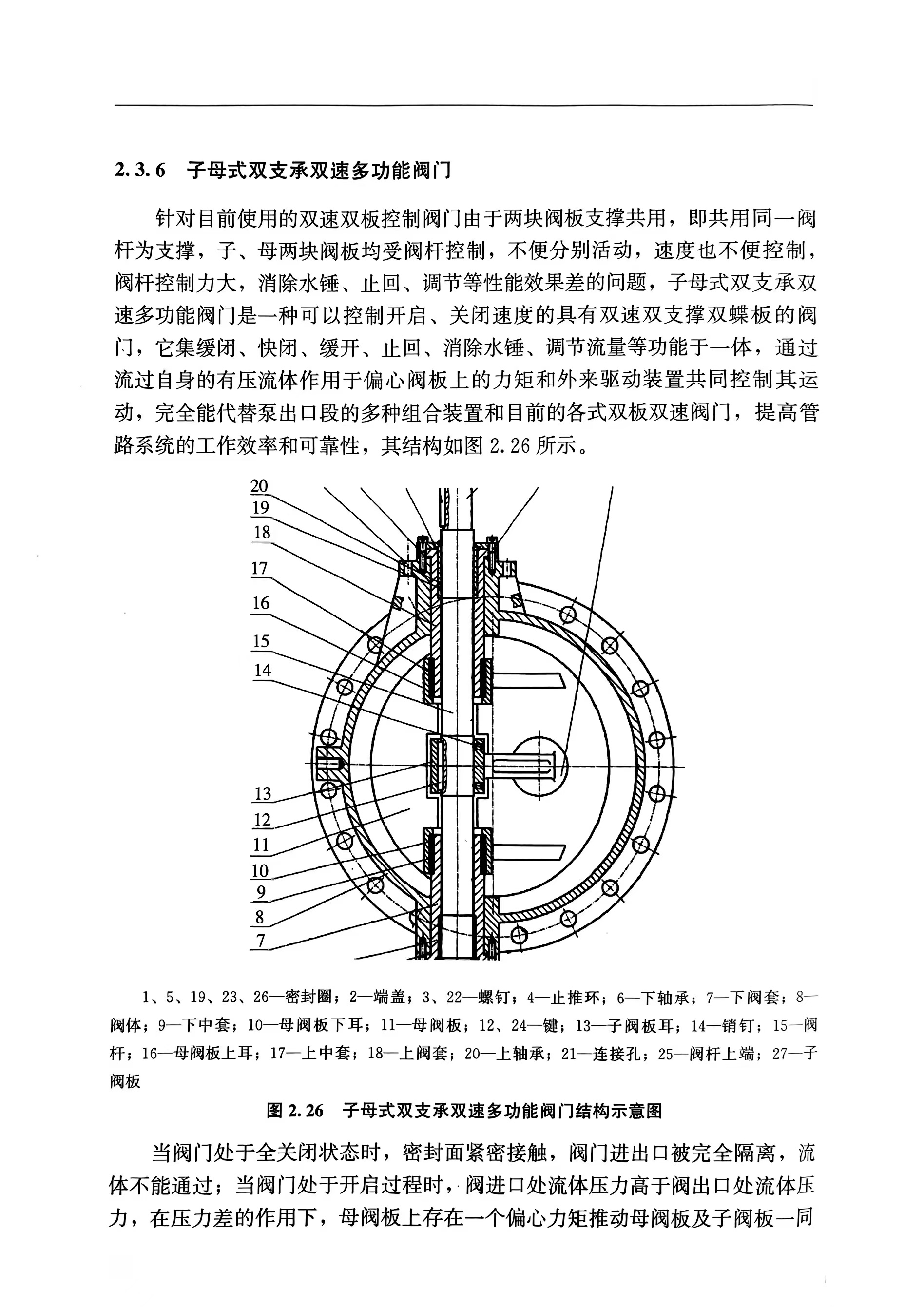

1.閥門由子閥板和母閥板組成，分別具有獨立的支撐結構，通過閥桿和鍵連接的動力傳動裝置控制。
2.在開啟過程中，流體壓力差推動母閥板和子閥板一同轉動開啟，通過控制阻力矩大小調節開啟速度。
3.在關閉過程中，壓力差形成反向偏心力矩，使母閥板快速關閉，實現止回功能，并通過緩慢關閉子閥板消除水錘。
三、功能特點：
1.緩閉和快閉：通過控制閥桿和子閥板的阻力矩，實現緩閉和快閉功能。
2.止回和消除水錘：在關閉過程中，通過母閥板的快速關閉和子閥板的緩慢關閉，實現止回和消除水錘功能。
3.流量調節：在部分開啟狀態下，通過調節阻力矩等于偏心力矩，控制流體流量，實現流量調節功能。
四、應用優勢：
1.集多種功能于一體，能代替泵出口段的多種組合裝置和目前的各式雙板雙速閥門。
2.提高管路系統的工作效率和可靠性，減少維護成本。
