倒流防止器—過流件結構與能量損耗分析
更新日期:2024-10-21 15:26:44    點擊:41次

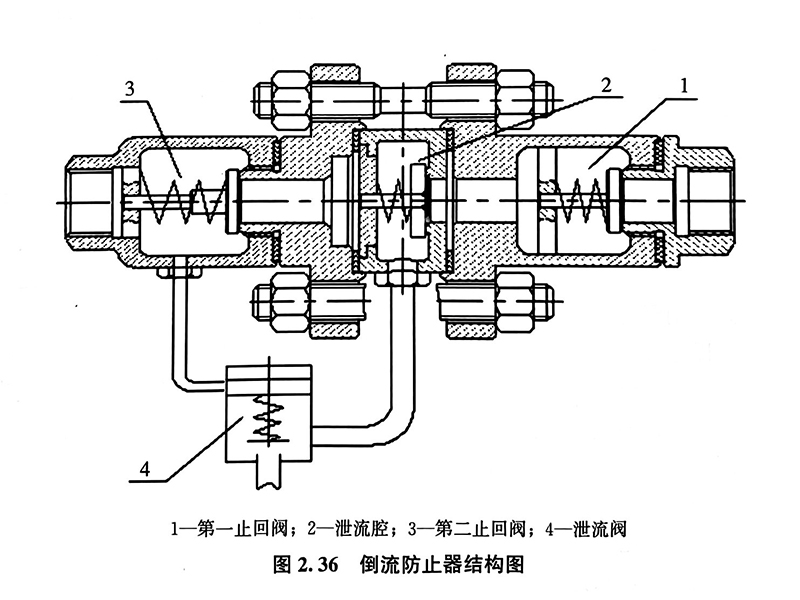

      目前能有效防止回流的裝置是采用雙止回閥與一個泄流閥組成的一種組合結構,泄流閥裝在兩個止回閥之間,其結構如圖2.36所示。其工作原理是利用流體流過開始的止回閥時因彈簧阻力和過流水頭損失而減壓,使進口壓力高于泄流閥腔的壓力,而泄流閥膜片上部的壓力為進口壓力,膜片上部壓力大于泄流閥腔和彈簧阻力,泄流閥維持關閉,流體正常流動,當進口壓力與泄流閥腔的壓力差小于一定值時,處于倒流的臨界狀態,這時泄水閥膜片上部壓力小于泄流閥腔和彈簧的壓力,泄流閥自動開啟,將倒流流體排出管外,同時大量空氣進入閥腔,形成空氣隔斷,杜絕流體回流,大于一定值時泄流閥自動關閉。閥后管網流體壓升高超過閥前進口端流體壓時,如第二止回閥密封完好,流體不會回流,此時泄流閥關閉不泄流,當?shù)诙够亻y密封失效產生滲漏時,泄流閥開啟排放流體泄流

倒流防止器裝置的關鍵過流部件是止回閥。流體流過不同類型的止回閥過流部件及啟閉裝置時,流體流態差別很大,其產生的流阻能量損失差別也很大。

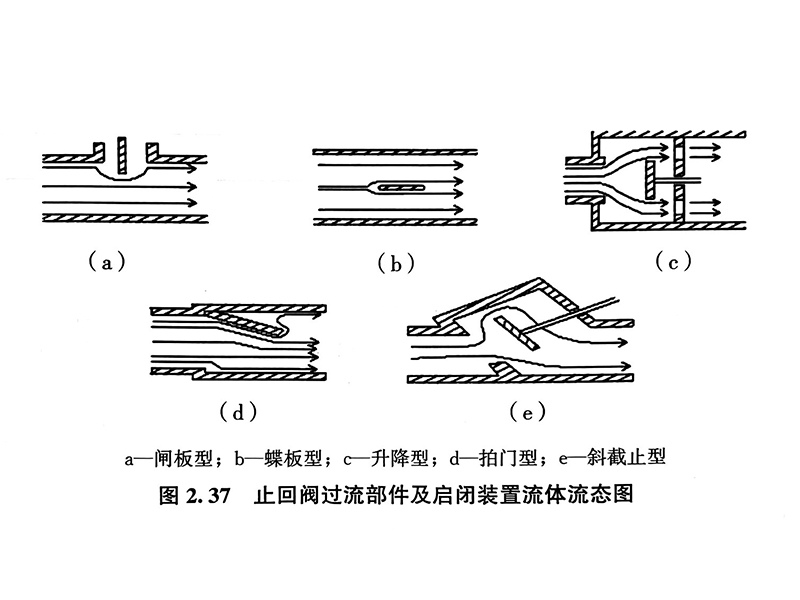

圖2.37是幾種倒流防止器裝置采用的止回閥過流部件及啟閉裝置流體流態圖繞流復雜則流阻大,從圖2.37各流態可直觀看出,流體在止回閥中流動時,閘板型和蝶板型繞流簡單,升降型、拍門型和斜截止型繞流復雜,閘板型止回閥結構密封并且其傳動結構復雜,蝶板型、升降型、拍門型和斜截止型止回閥結構密封并且其傳動結構相對簡單。因此蝶板型是很好的一種止回閥過流部件。

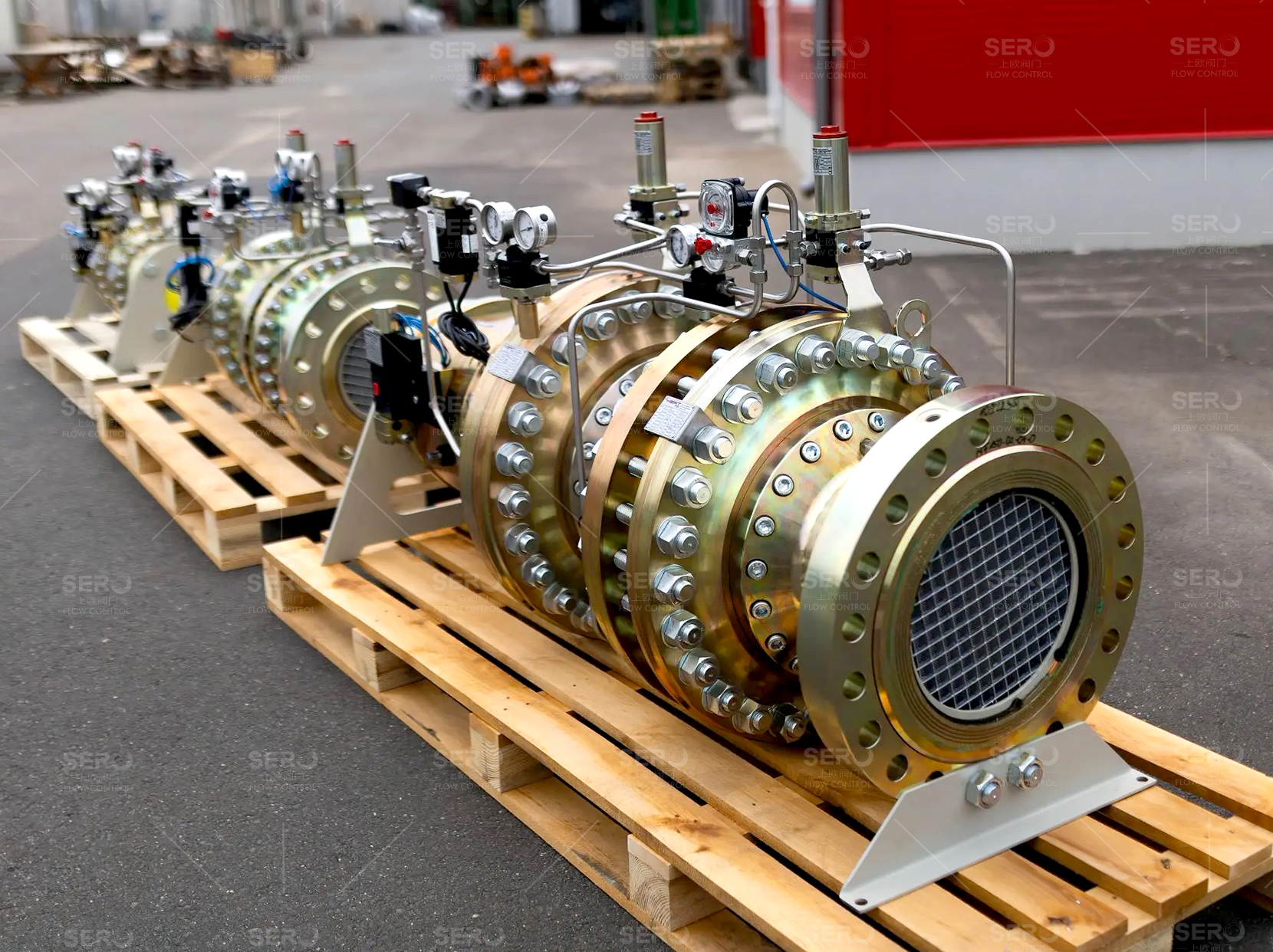

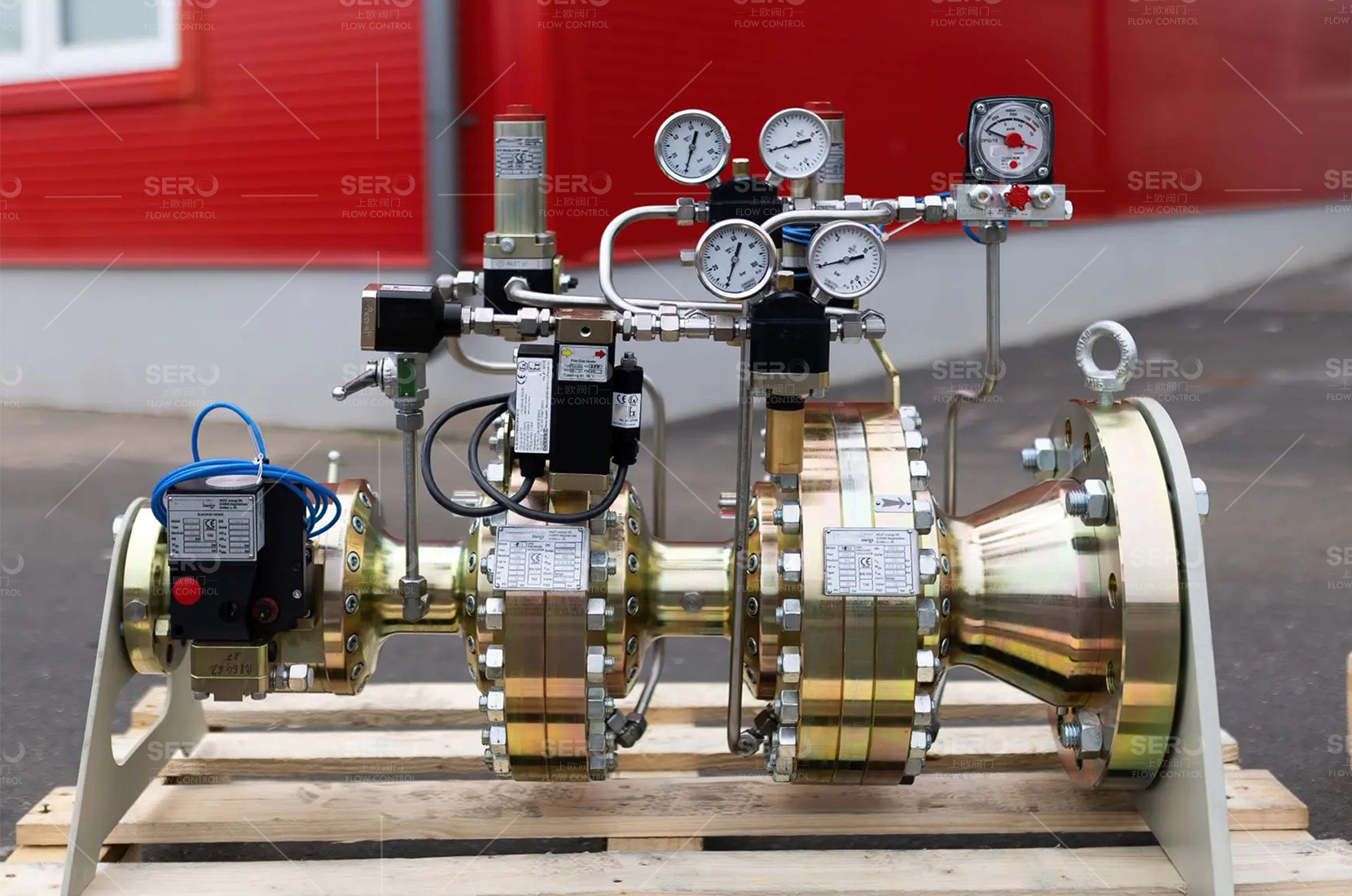

產品展示:
