購買調流調壓閥必須要知道的事
更新日期:2025-04-03 16:40:06    點擊:12次

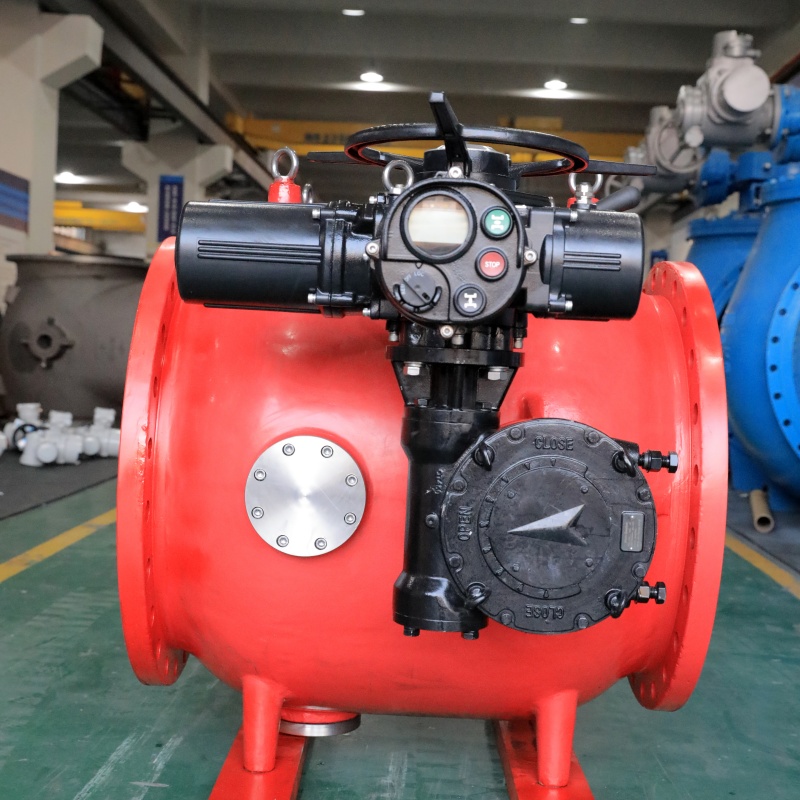

調流調壓閥(如活塞閥、多噴孔控制閥等)是管網系統中調節流量、控制壓力、防止空蝕和降低噪音的核心設備。其選型與性能驗證直接關系到系統運行的穩定性和經濟性。以下是采購過程中必須掌握的知識和關鍵步驟:

 一、調流調壓閥的核心功能與選型原則

1. 功能需求

   流量調節:需覆蓋系統最大/最小流量范圍,滿足線性或等百分比調節特性。

   壓力控制:確保閥后壓力穩定,避免水錘或壓力波動。

   空蝕抑制:通過結構設計(如多級降壓、抗空蝕材料)降低空蝕風險。

   噪音控制:優化流道設計,減少湍流和振動引起的噪音。

2. 選型原則

   匹配工況參數:包括介質類型、溫度、設計壓力、壓差范圍、流量需求等。

    閥門口徑合理性:避免過大(調節精度低)或過?。▔簱p過高)。

   動態性能驗證:需通過計算和模擬驗證閥門在全工況下的性能。

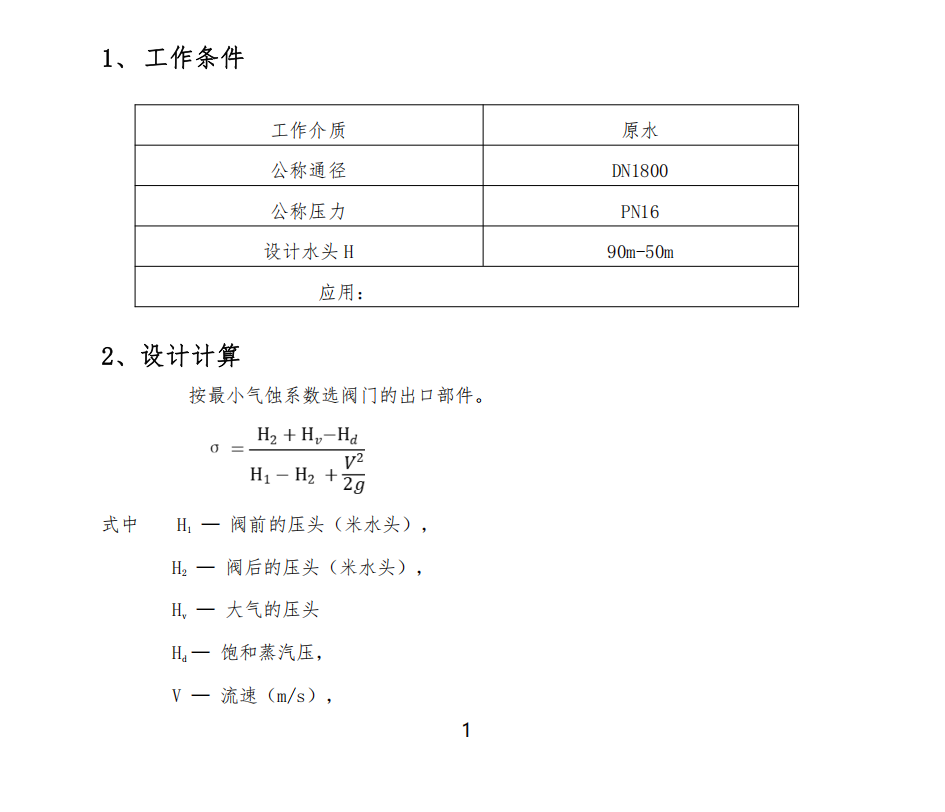

二、必須提供的閥門計算報告書(選型核心依據)

購買調流調壓閥時,供應商必須提供完整的【閥門計算報告書】,必須包含以下關鍵內容:

1. 流量調節計算

   - 流量系數(Cv/Kv值)計算:根據ISO 5208或API標準,結合雷諾數修正,驗證閥門在不同開度下的流量調節能力。

   - 流量特性曲線:提供理論流量曲線與實際測試曲線的對比,證明調節線性度。

2. 空蝕性能計算

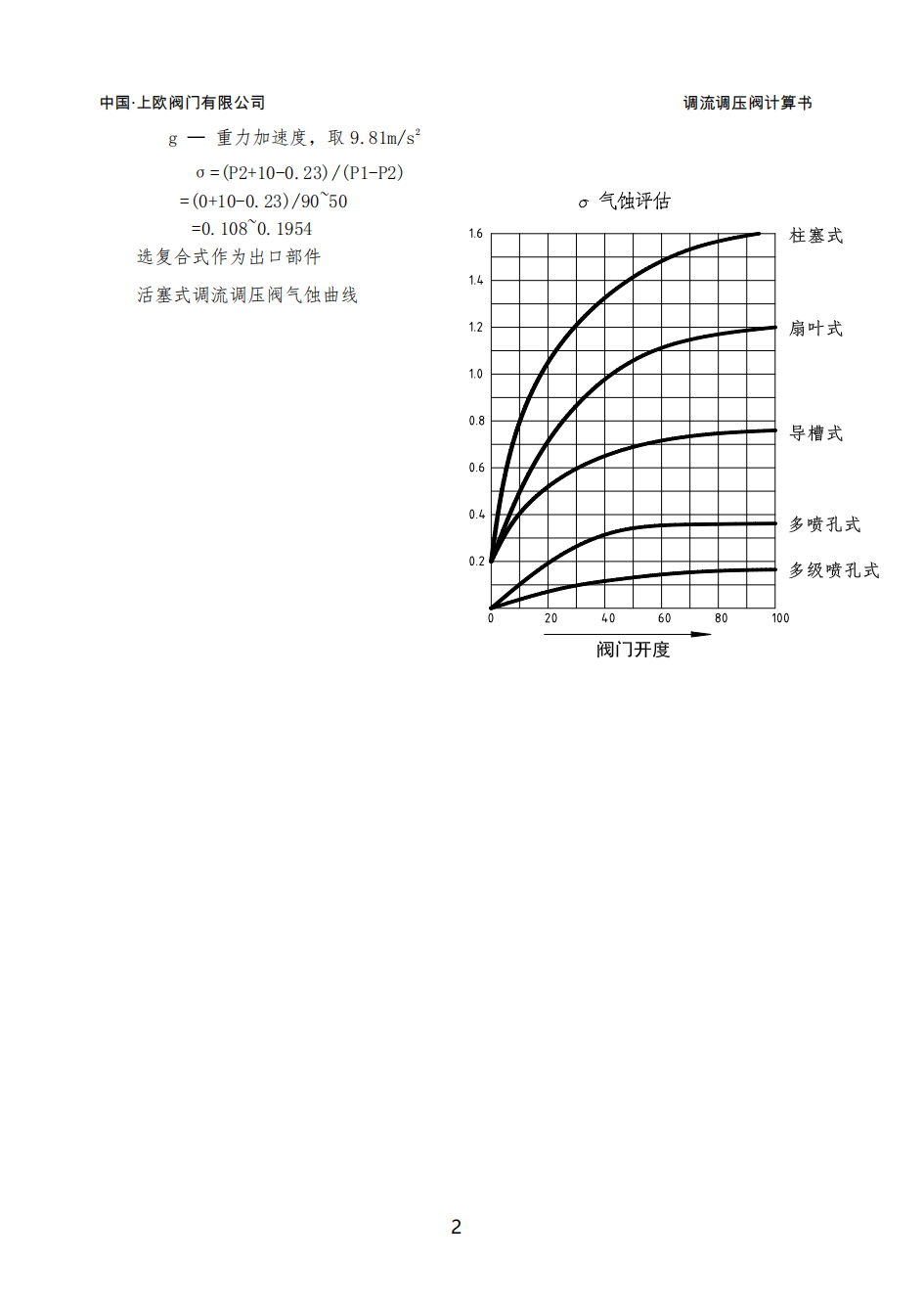

   - 空化系數(σ)分析:計算臨界空化壓差,確定閥門安全運行區間。

   - 空蝕區域預測:通過CFD模擬或經驗公式,標注閥門內易發生空蝕的位置及對應工況。

3. 閥門直徑選擇的合理性證明

   - 經濟流速驗證:介質流速需控制在3-5m/s(液體)或15-30m/s(氣體)范圍內。

   - 壓降匹配性:保證閥門壓降占系統總壓降的30%-70%,避免能量浪費。

4. 關鍵工況曲線圖(必須包含)

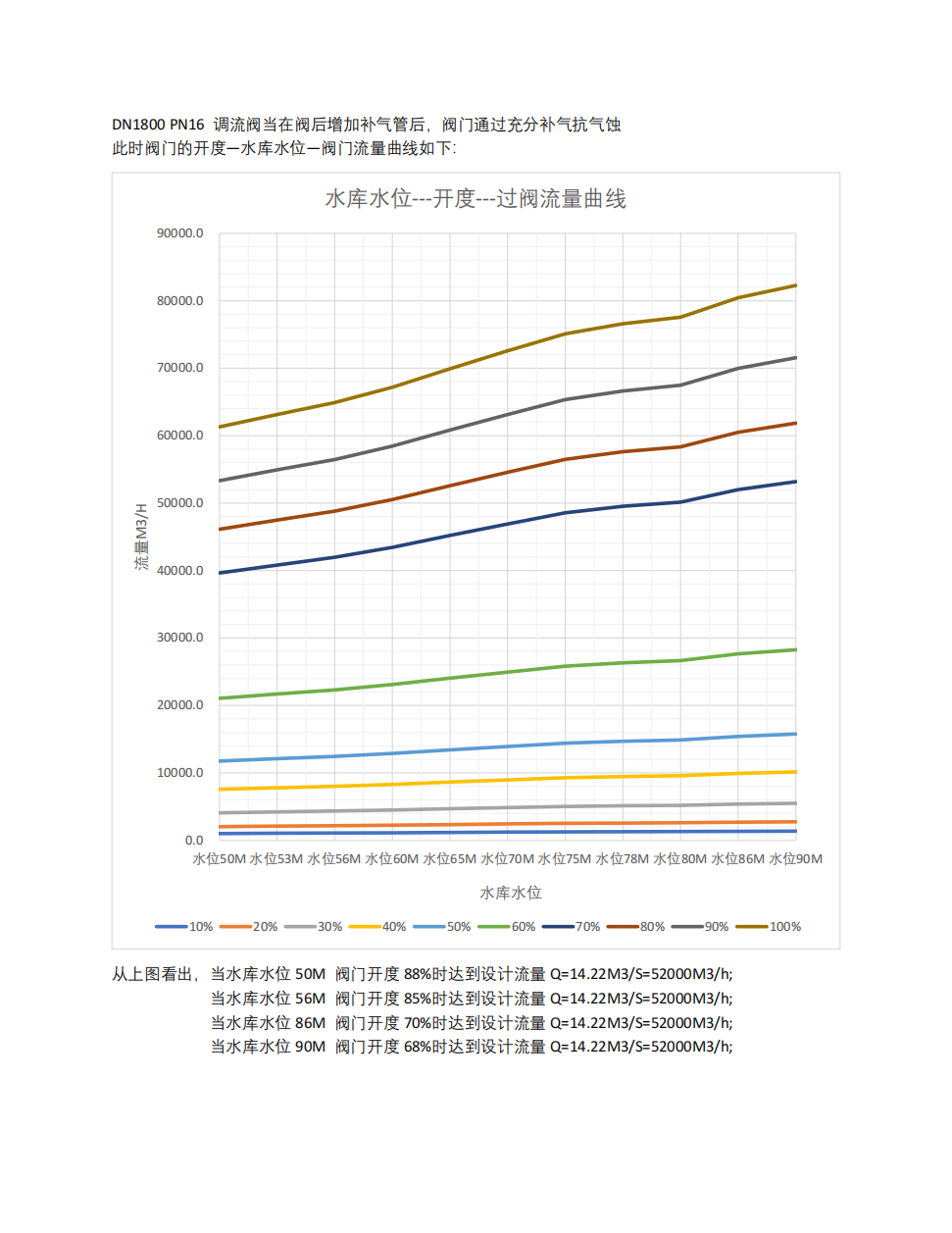

   - 各開度閥門過閥流量曲線圖:顯示閥門開度與流量的對應關系。

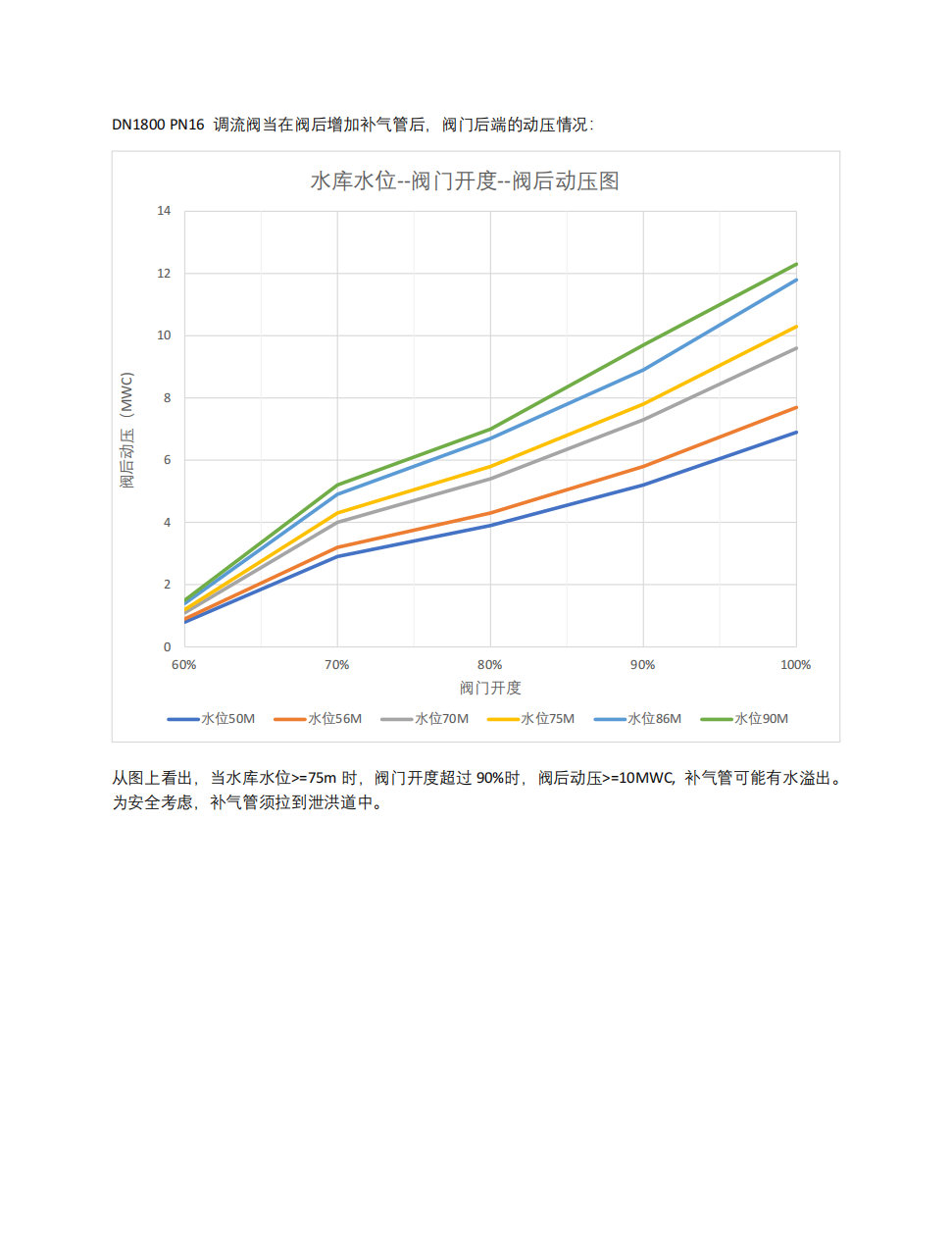

   - 閥門開度-壓差曲線圖:驗證不同開度下的動態壓差穩定性。

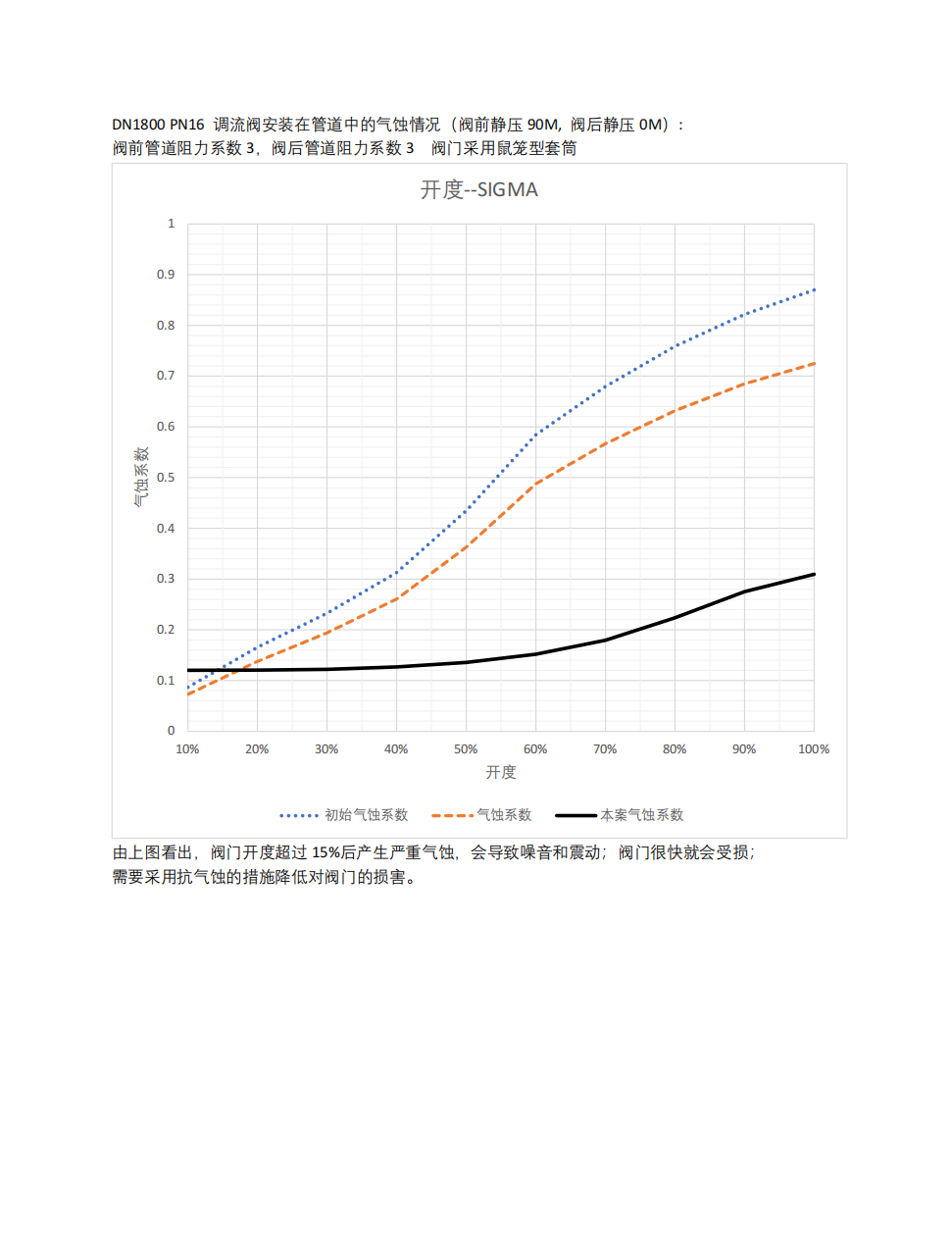

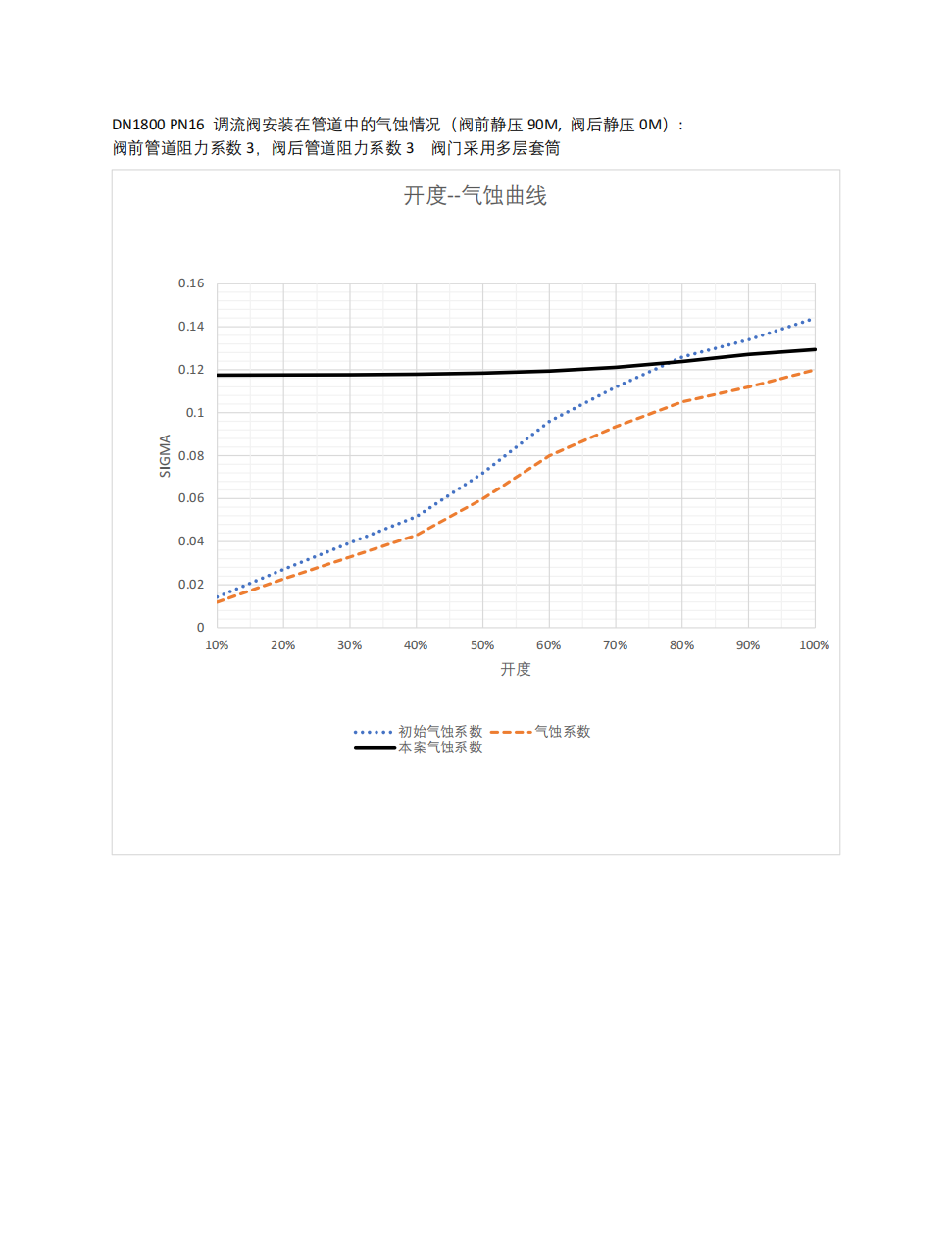

   - 氣蝕曲線圖(空化系數 vs 壓差):標注安全操作區域與空蝕風險區域。

   - 噪音曲線圖:預測不同流量下的噪音值(dB(A)),確保符合環保標準。

   - CFD流場分析圖:展示流速、壓力分布及湍流動能,驗證流道設計的合理性。

三、閥門性能驗證的附加要求

1. 動態測試數據

   - 提供第三方實驗室或工廠測試的動態壓差曲線圖,模擬實際工況下的瞬態響應。

   - 噪音測試需符合ISO 3744或ANSI S12.10標準。

2. 材料與結構適配性

   - 閥體、閥座、閥瓣材質需根據介質腐蝕性、溫度及空蝕風險選擇(如不銹鋼316L、哈氏合金)。

   - 密封結構需適應頻繁調節,避免長期運行后泄漏率上升。

3. 供應商資質與案例

   - 要求供應商提供同類項目的成功案例及長期運行數據。

   - 優先選擇具備CFD仿真能力和全尺寸試驗臺的廠家。

四、采購合同中的技術要求

1. 明確要求供應商提供完整的計算報告書及曲線圖,作為驗收依據。

2. 約定閥門在最大壓差下的空蝕等級(如參照IEC 60534-8-3)。

3. 規定閥門在調試階段需進行現場性能測試,驗證實際工況與設計一致性。

五、總結

調流調壓閥的選型必須基于嚴格的流體力學計算和動態模擬,僅憑經驗或樣本參數選型可能導致系統效率低下或設備損壞。采購方需將閥門計算報告書作為技術協議的核心附件,確保閥門在全生命周期內滿足設計需求。通過綜合流量、空蝕、噪音及CFD分析,可最大程度降低運維風險,延長閥門使用壽命。
