水錘空氣閥結構設計科學，維護簡單，具有在大壓差下又能大量高速進排氣的功能，目前國內外排氣閥的閥前后最大排氣壓差（即空氣關閉壓力）不大于0.1MPa，而水錘空氣閥（復合式高速進排氣閥）的空氣關閉壓力大于0.4MPa不自閉。

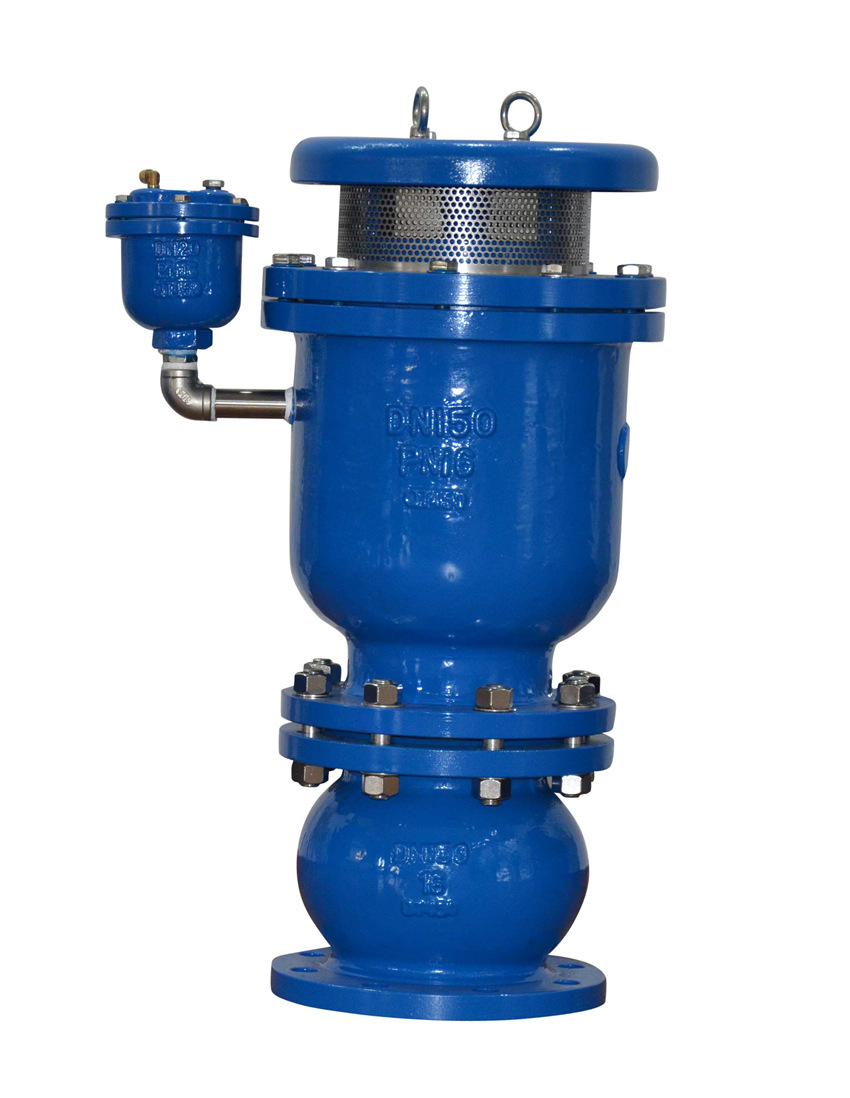

下圖為水錘空氣閥：
水錘預防閥是通過設在主排氣閥進口的緩沖閥組抑制水柱回流,防止水柱彌合撞擊，從根本上消除彌合水錘，本產品具有緩沖功能而不影響排氣和吸氣等特點，特別適用于對水泵啟動頻繁的情況。
下圖為水錘預防閥：
兩者的技術要求：
1、設備要求
閥門應采用全新的合理的工藝和耐用性設計，并且具有適合本地冬季環境溫度低達零下40℃及使用條件的等級和質量。所有的空氣閥零部件應嚴格精確制造，并能與同類型零部件互換使用。
2、型式及基本參數
既有排氣功能又有補氣功能，在管道異常快速充水或水柱彌合情況下，通過限制排氣速度產生臨時氣囊，減緩水柱彌合速度，降低壓力波動。閥體要求立式地面下安裝。
3、結構
建議采用一體化圓柱形設計，即低壓進排氣、高壓微量排氣裝置處于整個閥體內部，整個空氣閥外部無突出零部件，便于保護閥門元件，利于節省安裝空間同時免于遭到意外損壞。
1）低壓進排氣裝置：主要由閥體、浮子、污物防護罩等組成，防水錘空氣閥為全通徑設計。若閥體內無水，浮子將下沉到下部位置以允許空氣從閥體下側和閥體頂端的排進氣孔口自由進出管道。在孔口上與閥體連接安裝保護罩以免污物進入閥體。若閥體內充水時，浮子將上升直到與頂蓋上孔口周圍的止水裝置接觸，此時止水裝置可防止水冒出閥體。
2）微量排氣裝置：微量排氣裝置的作用，當管道內有壓力的情況下，空氣閥充滿水，可以自動動作，隨時排放在管道正常運行期間積累的少量空氣。因為本工程原水含沙量較高，微量空氣閥應為耐污型，運行時在任何工況下都應避免閥內的水接觸到微量空氣閥的排氣口，造成水中雜質卡堵在排氣口上，造成密封不嚴而漏水的現象。微量排氣裝置應設計合理，結構簡單，無任何冗余密封部件，密封性能可靠，免維護。
3）防水錘裝置：其主要作用為當管道出現非正常工況發生水柱分離后的水柱彌合階段通過限流盤來限制空氣閥的排氣速度，在一定時間內使管道內留存空氣，形成氣囊，通過空氣的可壓縮性和彈性降低快速流動的水對管道的沖擊，保護管道安全。防水錘裝置具有可調節緩閉調整機構，可根據水錘分析計算結果和現場實際運行工況現地調節氣囊維持時間，以達到消除彌合水錘的zui佳效果。為避免管道內可能存在的雜物對防水錘裝置造成卡堵和纏繞，防水錘裝置應位于浮球上方以避免與水接觸。
主浮球、副浮子，只能垂直上下移動，避免充水過程中，高速氣流沖擊浮球，引起浮球密封偏移及振動。
水錘空氣閥應為整體鑄造而成，不允許通過焊接連接和補焊修補。采用球墨鑄鐵的閥體和閥蓋均需采用樹脂砂鑄造，毛胚不得有砂眼、氣孔。鑄造結構為同質性材料，不得含有非金屬物和其他雜質。所有未經機加工的鑄件表面應進行磨光處理并仔細地清理鑄件毛刺。
4、部件材料要求
材料由賣方精心選擇并獲得業主批準。賣方應確認被選用的材料，在這種特定運行條件下，尤其是在這種水質的條件下適用性和抗磨蝕性能。所有材料均不允許有任何缺陷。材質的修改或更換，必須事先征得業主的同意。
