當前位置：首頁 > 產品中心 > 蝶閥系列 > D71F4-16P不銹鋼對夾式半襯蝶閥

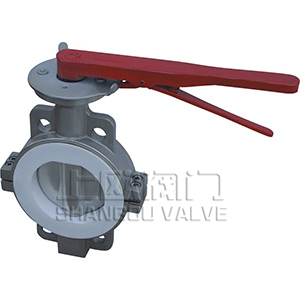

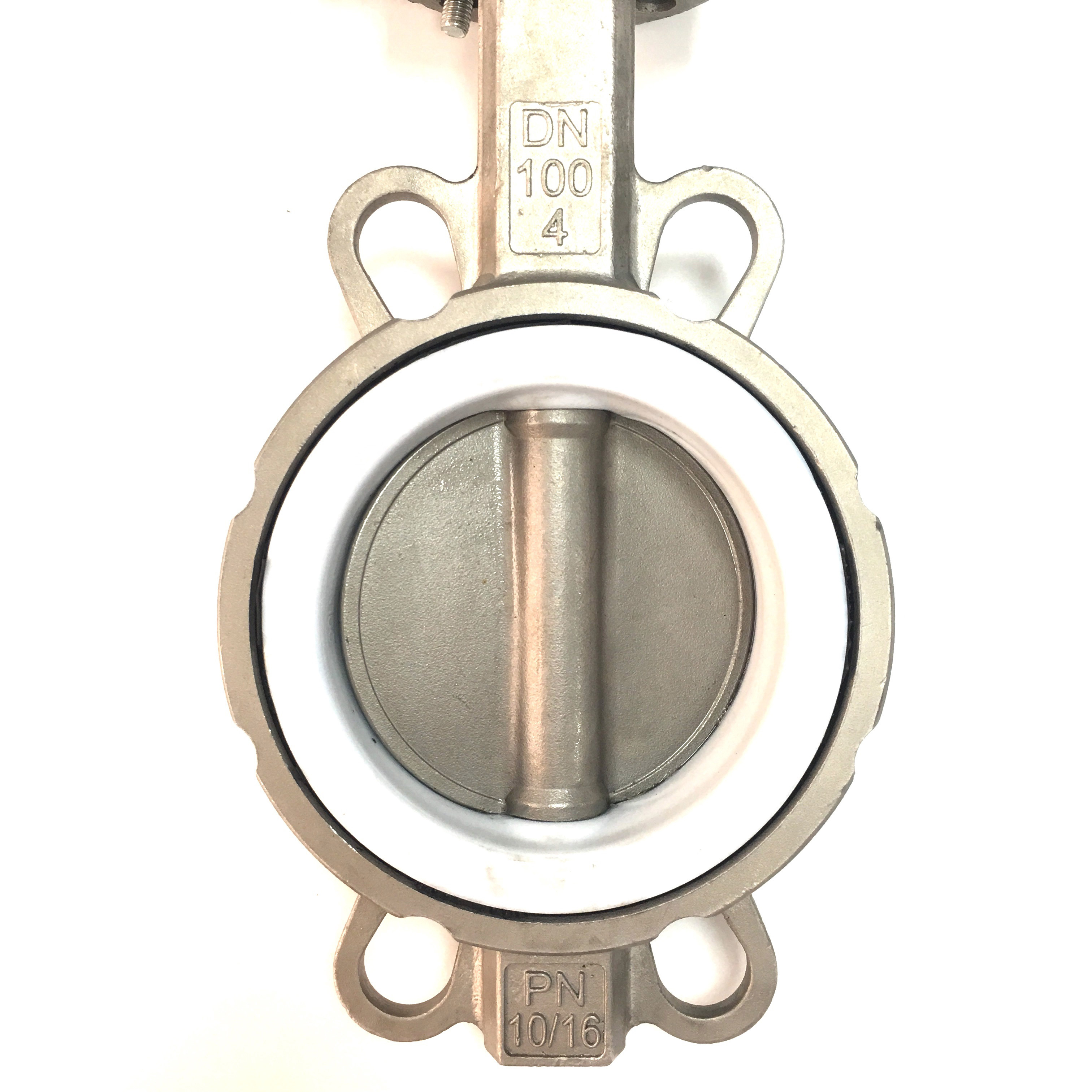

D71F4-16P不銹鋼對夾式半襯蝶閥是用隨閥桿一起轉動的蝶板作啟閉件,用以實現閥門的開啟、關閉與調節。 另外，蝶閥還有體積小、重量輕、結構簡單等優點，與同參數閘閥比較，平均減輕重量達30～50%，蝶板旋轉90°即可實現啟、閉過程，又由于轉軸兩側蝶板 受介質作用力近似相等，轉矩相反，因此啟閉力矩較小。
更新時間：2020-10-29 15:03:01 瀏覽次數：1588D71F4-16P不銹鋼對夾式半襯蝶閥是用隨閥桿一起轉動的蝶板作啟閉件,用以實現閥門的開啟、關閉與調節。 另外，蝶閥還有體積小、重量輕、結構簡單等優點，與同參數閘閥比較，平均減輕重量達30～50%，蝶板旋轉90°即可實現啟、閉過程，又由于轉軸兩側蝶板 受介質作用力近似相等，轉矩相反，因此啟閉力矩較小。
型號：D71F4-16P口徑(DN)：50~1600(mm)壓力(PN)：1.0~1.6(Mpa)產品價格：電議日期：15-03-30瀏覽：197次
1.中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力,流量可自由調節；
2.四級加載彈性密封，絕對保證了閥門內、外的零泄漏；
3.軸頭、蝶板園周連接處的特殊過渡曲線與閥座的合理過盈；
4.軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合；
5.軸的徑向采用O型圈與金屬墊的組合；
6.閥座鑲在有彈性條的閥體的槽內；
7.采用可調彈性彈子定位。定位準確，結構簡單。
|
D71F4-16P不銹鋼對夾式半襯蝶閥基本型號 |
|||
|
手動 |
DA71F/P 半襯 |
蝸輪傳動 |
DA371F/P 半襯 |
|
DA71F3 全襯里 |
DA371F3 全襯里 |
||
|
DA71F4 全襯里 |
DA371F4 全襯里 |
||
|
DA71F46 全襯里 |
DA371F46 全襯里 |
||
|
氣動 |
DA671F/P 半襯 |
電動 |
DA971F/P 半襯 |
|
DA671F3 全襯里 |
DA971F3 全襯里 |
||
|
DA671F4 全襯里 |
DA971F4 全襯里 |
||
|
DA671F46 全襯里 |
DA971F46 全襯里 |
||
|
D71F4-16P不銹鋼對夾式半襯蝶閥主要零部件材料表 |
|||||||
|
序號 |
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹鋼 |
超低碳不銹閥 |
||
|
Z |
C |
P |
R |
PL |
RL |
||
|
1 |
上、下閥體 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
蝶板 |
WCB |
35(鍛） |
CF8 |
CF8M |
CF3 |
CF3M |
|
3 |
蝶板軸 |
1Cr13 |
2Cr13 |
1Cr18Ni9 |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
|
4 |
襯里層/閥座 |
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4) |
|||||
|
5 |
O型圈 |
FPM（氟橡膠） |
|||||
|
6 |
彈性條（墊） |
Si（硅橡膠） |
|||||
|
7 |
調節定位座 |
0Cr18Ni9 |
0Cr18Ni9 |
1Cr18Ni9 |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
|
8 |
螺栓 |
35 |
1Cr17Ni2 |
1Cr18Ni9Ti |
|||
|
9 |
螺母 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
|||
|
10 |
手輪 |
Q235 |
|||||
注：襯膠閥耐腐蝕情況參考襯膠閥門各種化工介質耐腐蝕性能表。
本文中所有文字、數據、圖片均只適用于參考，D71F4-16P不銹鋼對夾式半襯蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話
