當前位置：首頁  >  產品中心  > 蝶閥系列 > D971F46電動襯氟對夾式蝶閥

PRODUCTS 產品目錄

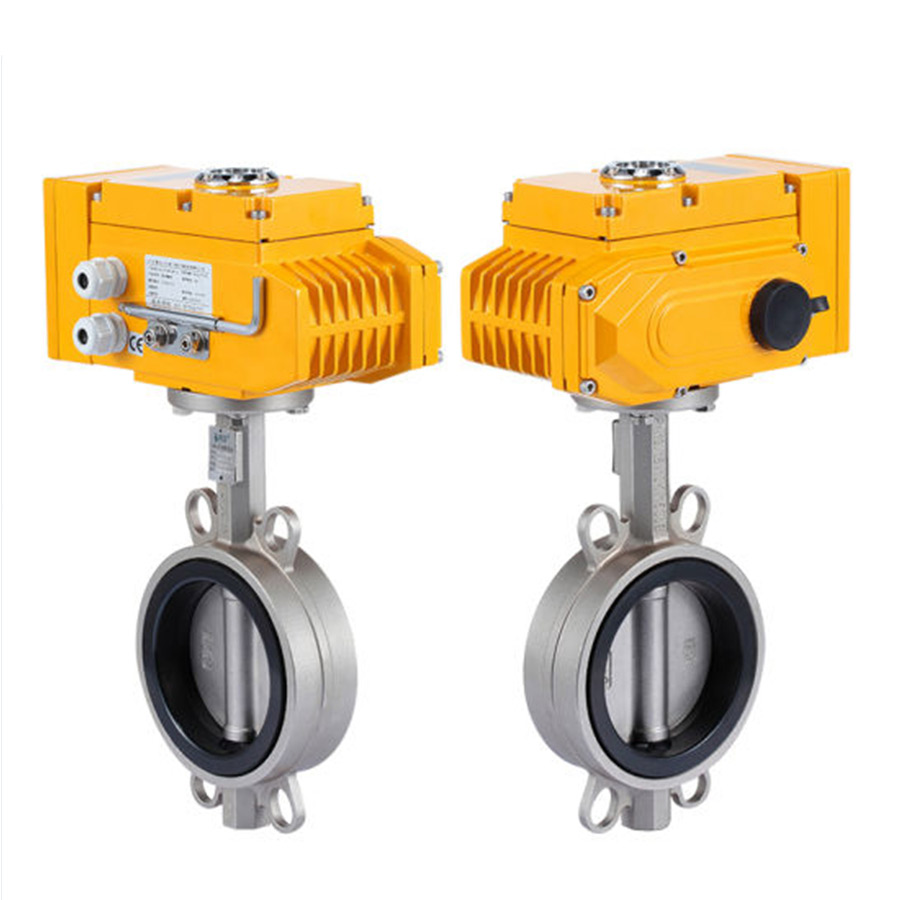

D971F46電動襯氟對夾式蝶閥

  • 產品簡述：

    D971F46電動襯氟對夾式蝶閥采用帶有球形密封表面的襯氟塑料包襯蝶板，配以閥座基部的硅橡膠襯墊調節閥門的密封性能；該閥門操作輕便，嚴密的密封性能，超長的使用壽命。


    更新時間：2020-11-14 09:26:49
    瀏覽次數：1575
產品概述

D971F46電動襯氟對夾式蝶閥采用帶有球形密封表面的襯氟塑料包襯蝶板，配以閥座基部的硅橡膠襯墊調節閥門的密封性能；該閥門操作輕便，嚴密的密封性能，超長的使用壽 命；可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸現端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制， 從而達到產品結構緊湊、外形美觀、工藝合理、性能可靠。保證閥軸不與腔內流體介質接觸，更換閥軸時非常方便，閥門不需要拆離離管道即可完成。產品廣泛適用 于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，特別是具有嚴懲腐蝕性介質的使用場合如硫酸、氫氟酸、磷、酸、氯氣、強堿，王水等具有強腐蝕的介質。

零部件材料表

D971F46電動襯氟對夾式蝶閥主要零部件材料表

序號 零件名稱 灰鑄鐵 鑄鋼 不銹耐酸鑄鋼 超低碳不銹耐酸鑄鋼
Z C P R PL RL
1 閥體/閥蓋 HT250 WCB CF8 CF8M CF3 CF3M
2 蝶板 WCB 35 CF8 CF8M CF3 CF3M
3 閥桿 1Cr13 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00Cr18Ni10 000Cr17Ni14Mo2
4 襯里/閥座 PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
5 密封圈 FPM(氟橡膠) FPM(氟橡膠)
6 彈性條(墊) Si(硅橡膠) Si(硅橡膠)
7 調節定位座 0Cr18Ni9 0Cr18Ni9 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
8 緊固螺栓 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9Ti 1Cr18Ni9Ti
9 螺母 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9
10 操作手柄 ZL101
連接尺寸
D971F46電動襯氟對夾式蝶閥主要外形和連接尺寸

公稱通經 L D D1 D2 f b Z-φd D D1 D2 f b Z-φd
DN(mm) NPS(inch) PN1.0MPa PN1.6MPa
40 3/2 33 145 110 85 3 18 4-φ18 145 110 85 3 18 4-φ18
50 2 43 160 125 100 3 20 4-φ18 160 125 100 3 20 4-φ18
65 5/2 46 180 145 120 3 20 4-φ18 180 145 120 3 20 4-φ18
80 3 46 195 160 135 3 22 4-φ18 195 160 135 3 22 8-φ18
100 4 52 215 180 155 3 22 8-φ18 215 180 155 3 24 8-φ18
125 5 56 245 210 185 3 24 8-φ18 245 210 185 3 26 8-φ18
150 6 56 280 240 210 3 24 8-φ23 280 240 210 3 28 8-φ18
200 8 60 335 295 265 3 26 8-φ23 335 295 265 3 30 12-φ23
250 10 68 390 350 320 3 28 12-φ23 405 355 320 3 32 12-φ25
300 12 78 440 400 368 3 28 12-φ23 460 410 375 4 34 12-φ25
350 14 78 500 460 428 4 30 16-φ23 520 470 435 4 38 16-φ25
400 16 102 565 515 482 4 32 16-φ25 580 525 485 4 40 16-φ30
450 18 114 615 565 532 4 32 20-φ25 640 585 545 4 44 20-φ30
500 20 127 670 620 585 4 34 20-φ25 705 650 608 4 46 20-φ34
600 24 154 780 725 685 5 36 20-φ30 840 770 718 5 54 20-φ41
700 28 165 895 840 800 5 40 24-φ30 910 840 788 5 54 24-φ41
800 32 190 1010 950 905 5 44 24-φ34 1020 950 898 5 54 24-φ41
900 36 203 1110 1050 1005 5 46 28-φ34 1120 1050 998 5 54 28-φ41
1000 40 216 1220 1160 1115 5 50 28-φ34 1255 1170 1110 5 60 28-φ48
1200 48 254 1450 1380 1325 5 56 32-φ41
注意事項

1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。 應檢查各零部件是否損壞或松動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下 閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈，去掉灰塵和污物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位后不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，必須采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在第一次接通電源前要先手動開啟至半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向一致即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。
