當前位置：首頁  >  產品中心  > 蝶閥系列 > D373H蝸輪傳動對夾式硬密封蝶閥PN10～PN25

PRODUCTS 產品目錄

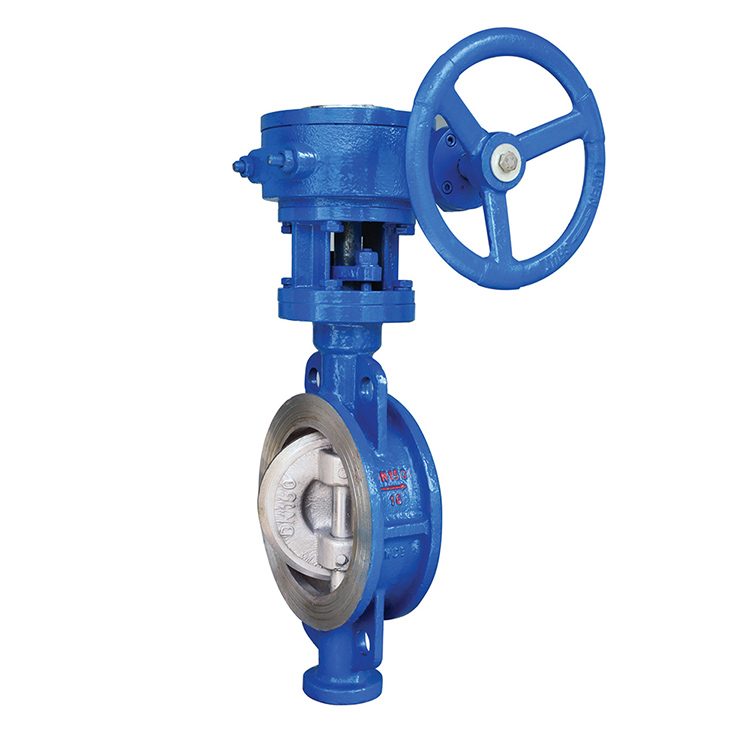

D373H蝸輪傳動對夾式硬密封蝶閥PN10～PN25

  • 產品簡述：

    D373H蝸輪傳動對夾式硬密封蝶閥PN10～PN25是工開閥門引進國外先進技術的基礎上，采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構。


    更新時間：2020-11-14 09:33:14
    瀏覽次數：1591
產品概述

D373H蝸輪傳動對夾式硬密封蝶閥PN10～PN25是工開閥門引進國外先進技術的基礎上，采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥均有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。

產品特點

1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

技術參數
D373H蝸輪傳動對夾式硬密封蝶閥PN10～PN25主要技術參數
公稱通經DN（mm) 50～2000
公稱壓力PN（Mpa) 0.6 1.0 1.6 2.5
密封試驗(Mpa) 0.66 1.1 1.76 2.75
強度試驗(Mpa) 0.9 1.5 2.4 3.75
適用溫度 碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
適用介質 水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率 符合GB/T13927-92標準
驅動方式 ?蝸輪傳動、電動、氣動、液動



零件材料
D373H蝸輪傳動對夾式硬密封蝶閥PN10～PN25主要零部件材料
零件名稱 材料
閥體 WCB、合金鋼、不銹鋼、QT450-10
蝶板 WCB、合金鋼、不銹鋼、QT450-10
閥軸 2Cr13不銹鋼、合金鋼
密封圈 不銹鋼圈
填料 柔性石墨
采用標準
D373H蝸輪傳動對夾式硬密封蝶閥PN10～PN25采用標準
制造標準 JB/T 8527-97
法蘭標準 GB9113-2000
結構長度標準 GB12221-89
檢驗標準 GB/T 13927-92
連接尺寸



D373H蝸輪傳動對夾式硬密封蝶閥PN10～PN25主要外形連接尺寸公稱通經(DN)主要尺寸法蘭尺寸和螺栓規格1.0MPa1.6MPa2.5MPaLHH1D14-Ф－MD14-Ф－MD14-Ф－M5043350112125Ф18125Ф18125Ф186546370115145Ф18145Ф18145Ф188049380120160Ф18160Ф18160Ф1810056420138180Ф18180Ф18190Ф2312564460164210Ф18210Ф18220Ф2715070555175240Ф23240Ф23250Ф2720071605208295M20295M20310M2425076680243350M20355M24370M2730083800283400M20410M24430M2735092835310460M20470M24490M30400102915340515M24525M27550M33450114960380565M24585M27600M335001271020410620M24650M30660M336001541225470725M27770M33770M367001651355550840M27840M33875M398001901470640950M30950M36990M4590020315457101050M301050M361090M45100021617957701160M331170M391210M52120025419658901380M361390M451420M52

注意事項

1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。 應檢查各零部件是否損壞或松動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下 閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈，去掉灰塵和污物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位后不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，必須采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在第一次接通電源前要先手動開啟至半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向一致即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。
