當前位置：首頁 > 產品中心 > 通用閥門系列 > 大口徑傘齒輪軟密封閘閥

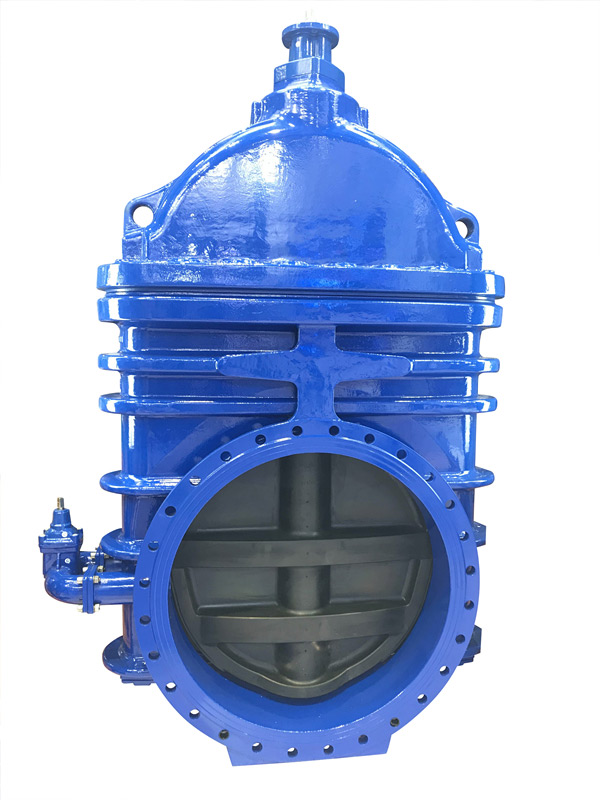

Z545X大口徑電動軟密封閘閥采用zui優質的球墨鑄鐵或碳鋼鑄造而成，具有強度高、重量輕，幾何尺寸精確的特點，閘板具有互換的功能，加裝螺旋傘齒輪省力機構，一人可非常輕松自如地開關，也可根據用戶的要求加裝開閉指示柱，或電動、氣動執行機構。密封、防銹功能極佳，安全可靠，使用壽命長?？闪⑹脚P式安裝，廣泛用于給排水系統、污水處理系統、市政建設及礦山、治金、電廠等行業。
更新時間：2020-11-27 13:06:16 瀏覽次數：1650Z545X大口徑電動軟密封閘閥采用zui優質的球墨鑄鐵或碳鋼鑄造而成，具有強度高、重量輕，幾何尺寸精確的特點，閘板具有互換的功能，加裝螺旋傘齒輪省力機構，一人可非常輕松自如地開關，也可根據用戶的要求加裝開閉指示柱，或電動、氣動執行機構。密封、防銹功能極佳，安全可靠，使用壽命長?？闪⑹脚P式安裝，廣泛用于給排水系統、污水處理系統、市政建設及礦山、治金、電廠等行業。
Z545X大口徑電動軟密封閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關,不能作調節和節流。閘板有兩個密封面,zui常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異,博萊生產的閘閥溫度在80左右。Z45X暗桿軟密封閘閥利用閥門整體包膠產生變形補償作用達到良好的密封效果,克服了一般閘閥密封不良,漏水和生銹的現象,更有效的節約安裝空間。
Z545X大口徑電動軟密封閘閥可廣泛用于自來水,污水,建筑,石油,化工,食品,醫藥,輕紡,電力,船舶,冶金,能源系統等流體管線上作為調節和截流裝置使用.我廠引進歐洲高科技閥門制造技術所生產的彈性座封閘閥，利用閘門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象。可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕傷、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。整體包膠：閘門采用整體包膠，其良。
|
名 稱 |
材 料 |
|
閥 體 |
灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼 |
|
閘 板 |
球 墨 鑄 鐵 外 覆 三 元 乙 丙 或 丁 腈 橡 膠 |
|
內 六 角 螺 栓 |
碳 化 處 理 |
|
密 封 圈 |
丁 腈 橡 膠 |
|
閥 蓋 |
灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼 |
|
閥 桿 |
不 銹 鋼 |
|
“O" 形 密 封 圈 |
丁 腈 橡 膠 |
|
止 推 軸 承 |
錫 青 銅 |
|
螺 栓 |
不 銹 鋼 |
|
壓 蓋 |
球 墨 鑄 鐵、鑄 鋼 |
|
防 塵 罩 |
丁 腈 橡 膠 |
|
手 輪 （傳 動 帽） |
可 鍛 鑄 鐵 |
公稱壓力：1.0～2.5MPa
工作溫度：0～80℃
法蘭標準：GB/T 17241.6 GB9113
公稱通經：50～1200mm
適用介質：水、油、氣等
試驗標準：GB13927 AP1598
|
DN |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
|
L |
457 |
508 |
660 |
720 |
780 |
840 |
960 |
|
H（手 輪） |
1480 |
1665 |
2200 |
2800 |
2800 |
3000 |
3000 |
|
H（傘齒輪） |
1650 |
1900 |
2350 |
2950 |
2950 |
3150 |
3150 |
|
H（電 動） |
電動裝置可由用戶指定 |
||||||
