當前位置：首頁 > 產品中心 > 偏心半球閥 > 氣動高性能偏心球閥PN16～PN64

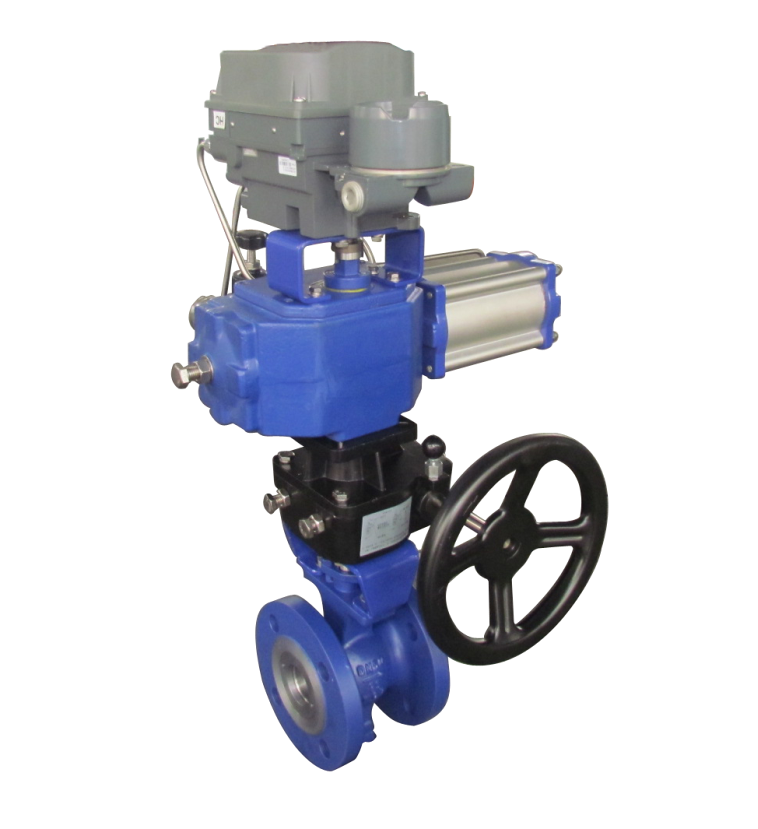

VE系列高性能氣動偏心球閥V型球芯與密封圈采用獨特的偏心結構，具有結構緊湊、密封性能好、使用壽命長等特點，兼?zhèn)湔{(diào)節和切斷兩種功能，廣泛應用于化工、電力、輕紡、食品、醫藥、造紙等行業對工藝介質進行截止或調節控制。
更新時間：2021-11-15 13:53:11 瀏覽次數：1665VE系列高性能氣動偏心球閥V型球芯與密封圈采用獨特的偏心結構，具有結構緊湊、密封性能好、使用壽命長等特點，兼?zhèn)湔{(diào)節和切斷兩種功能，廣泛應用于化工、電力、輕紡、食品、醫藥、造紙等行業對工藝介質進行截止或調節控制。
VE系列高性能氣動偏心球閥PN16～PN64技術參數
| 公稱直徑 DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | ||
| 額定流量 系數Kv | 20 | 30 | 50 | 100 | 150 | 240 | 370 | 620 | 940 | 1540 | 2400 | 3900 | 6150 | 9800 | ||
| 公稱壓力 PN（MPa） | 1.6、4.0、6.4 | |||||||||||||||
| 流量特性 | 近似等百分比 | |||||||||||||||
| 固有可調比 | 100(特殊要求可達200)！ | |||||||||||||||
| 額定轉角（℃） | 90 | |||||||||||||||
| 配用執行機構 | 氣動活塞式 | 單作用型號 | 詳見表5～7 | |||||||||||||
| 扭矩（Nm） | ||||||||||||||||
| 雙作用型號 | ||||||||||||||||
| 扭矩（Nm） | ||||||||||||||||
| 電動執行器 | 代號 | |||||||||||||||
| 扭矩（Nm） | ||||||||||||||||
| 氣源壓力（MPa） | 0.4～0.7 | |||||||||||||||
| 電 源 | 220V.AC或380V.AC | |||||||||||||||
| 輸入信號 | 4～20mA、1～5（V.DC）或以上信號分程控制 | |||||||||||||||
| 附件表 | |||||||
| 氣動偏心球閥 | 電動偏心球閥 | ||||||
| 代號 | 可選件 | 代號 | 可選件 | 代號 | 可選件 | 代號 | 可選件 |
| 無 | 不帶附件 | S | 電磁閥 | 無 | 不帶附件 | B | 位置變送器 |
| P | 氣動閥門定位器 | R | 空氣過濾減壓器 | D | 電動操作器 | L | 限位開關 |
| E | 電/氣閥門定位器 | H | 手輪 | F | 伺服放大器 | K | 力矩開關 |
| T | 電/氣轉換器 | V | 保位閥 | H | 手輪 | ||
| B | 位置變送器 | Q | 快速排氣閥 | ||||
| L | 限位開關 | X | 限流調速閥 | ||||
1.安裝施工必須小心，切忌撞擊閥門。
2.安裝前，應將球閥作一檢查，核對規格型號，鑒定有無損壞，尤其對于閥桿。還要轉動幾下，看是否歪斜，因?yàn)檫\(yùn)輸過程中，最易撞歪閥桿。還要清除閥內的雜物。
3.球閥起吊時，繩子不要系在手輪或閥桿上，以免損壞這些部件，應該系在閥體上。
4.對于球閥所連接的管路，一定要清掃干凈?？捎脡嚎s空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷球閥的密封面，其中大顆粒雜物（如焊渣），還能堵死小閥門，使其失效。
5.安裝時要留有閥柄旋轉的位置。6.球閥不能用作節流。 7.帶傳動機構的球閥應直立安裝。
